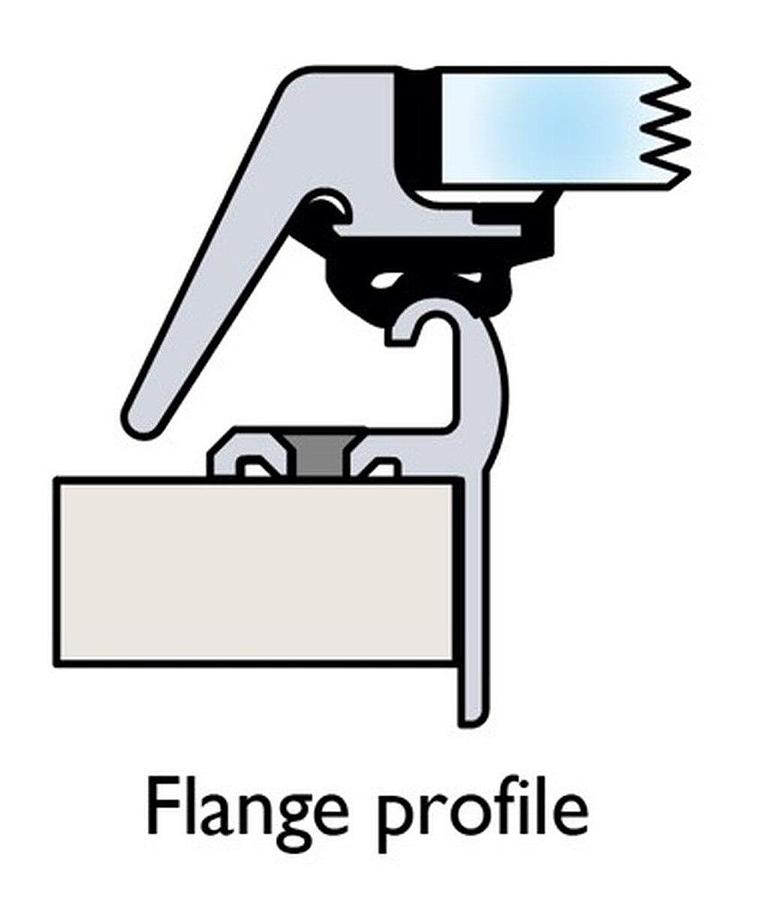

Lewmar Size 40 Ocean Series Hatch Flange Base

Description

  • Fit to a flat surface with a maximum tolerance of +/- 1mm.
  • Fastening size at hinge section use (M6 / 1/4 in).
  • Fastening size for lower frame use 5mm CSK screw No.10 UNC 2 BA.
  • Lower Frame (in)Acrylic ColourHatch Weight (lb)Acrylic Window Thickness (in)
    1 in Flange Smoke Grey10.53/8

    Dimensions

    Length X (in)
    Width Y (in)Height Z (in)Radii R (in)Hinge Length HX (in)Hinge Width HY (in)Cut-Out Length Flat X1 (in)Cut-Out Width Flat Y1 (in)Cut-Out Radii Flat R1 (in)
    19 1/819 1/81 9/162 15/163/1611 3/416 9/169/161 11/16

  • DataSheet
  • Specifications

    ManufacturerWintron Electronics
    ConditionNew
    Stock NumberLEW39640070
